ОГРАНИЧИТЕЛЬ ХОДА ДЛЯ ФЛАНЦЕВОГО КОМПЕНСАТОРА DI7241TIRANT
ПРИМЕНЕНИЕ
Ограничители хода предназначены для предотвращения возможности повреждения компенсатора в случае избыточных вибраций трубопровода, вызванных большими температурными перепадами, чрезмерным повышением давления, неправильным расположением опорных и направляющих точек.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Типоразмер : от Ду 40 до Ду 600.

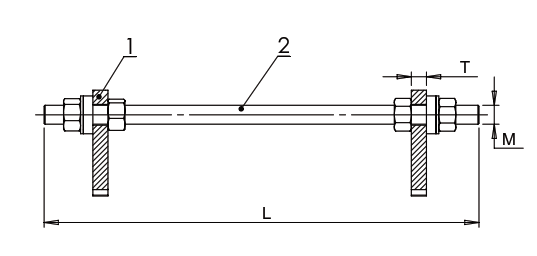

ИСПОЛНЕНИЕ
| 2 | * | Шпилька | Гальванизированная сталь |
| 1 | * | Монтажная пластина | Гальванизированная сталь |
| Поз. | Кол-во | Описание | Материал |
* См. таблицу
РАЗМЕРЫ
| Ду | T | L | M | Количество шпилек |
Вес (кг) |
|
| мм | дюйм | |||||
| 40 | 1"1/2 | 10 | 240 | 16 | 2 | 2,4 |
| 50 | 2" | 10 | 250 | 16 | 2 | 2,5 |
| 65 | 2"1/2 | 10 | 260 | 16 | 2 | 2,7 |
| 80 | 3" | 10 | 280 | 16 | 2 | 2,0 |
| 100 | 4" | 10 | 290 | 16 | 2 | 2,4 |
| 125 | 5" | 10 | 325 | 16 | 2 | 2,6 |
| 150 | 6" | 12 | 340 | 16 | 2 | 1,6 |
| 200 | 8" | 12 | 370 | 20 | 2 | 2,8 |
| 250 | 10" | 18 | 440 | 20 | 3 | 6,2 |
| 300 | 12" | 18 | 460 | 20 | 3 | 8,3 |
| 350 | 14" | 20 | 460 | 20 | 4 | 7,2 |
| 400 | 16" | 20 | 470 | 20 | 4 | 8,9 |
| 450 | 18" | 20 | 480 | 20 | 4 | 8,0 |
| 500 | 20" | 20 | 480 | 20 | 4 | 9,6 |
| 600 | 24" | 20 | 495 | 24 | 4 | 21,7 |
Ограничители хода DI7241TIRANT представляют собой дополнительные элементы, которые устанавливаются на антивибрационные компенсаторы Tecofi DI7240. Ограничитель хода представляет собой предохранительный элемент. С его помощью обеспечивается защита антивибрационного компенсатора от разрушения в случае возникновения чрезмерных вибраций трубопровода в результате значительных температурных перепадов или избыточного повышения давления, а также в результате ошибок, допущенных в ходе монтажных работ.
Ограничитель хода представляет собой две монтажные пластины, соединенные между собой при помощи шпильки. Все элементы изготовлены из высококачественной гальванизированной стали. В серии представлены ограничители для компенсаторов с Ду от 40 до 600 мм.
