Кран шаровой под приварку JiP-WW Standard с ручкой

Краны шаровые JIP STANDARD цельносварные  из углеродистой стали со стандартным проходом, PN16


Новые шаровые краны Danfoss JIP STANDARD представляют из себя запорные краны, разработанные для систем теплоснабжения для
жидких сред. Стальные шаровые краны JiP Standard в основном предназначены для воды, соответствующей требованиями ПТЭ:
• Требования к качеству сетевой воды,
• Правила технической эксплуатации электрических станций и сетей Российской Федерации (ПТЭ) п. 4.8.40.
Линейка состоит из стальных цельносварных шаровых кранов, рассчитанных на условное давление PN16 и имеющих присоединительные фланцы и патрубки в соответствии с ГОСТ.
Корпус крана изготовлен из углеродистой стали и не защищен от коррозии. Поэтому для предотвращения коррозии кран следует либо устанавливать в сухом помещении, либо покрыть влагонепроницаемой изоляцией, либо нанести на поверхность крана ЛКМ, предусмотренные проектом объекта.
Особенности:
• Соединения по ГОСТ;
• Конструкция, предназначенная специаль-
но для PN16.
Основные характеристики:
• DN15–150;
• PN16;
• Температурный диапазон: –40* … +150 °C;
• Теплоноситель: Вода
• Класс герметичности А по ГОСТ Р 9544
«Арматура трубопроводная запорная. Классы и нормы герметичности затворов» (2005).
* При использовании на температурах ниже 0 °C пожалуйста свяжитесь с производителем.


Кодовые номера для оформления заказа
JIP Standard WW – под приварку

DN, мм	Кодовый номер
15	065N9600
20	065N9601
25	065N9602
32	065N9603
40	065N9604
50	065N9605
65	065N9606
80	065N9607
100	065N9608
125	065N9609
150	065N9610

Материал основных деталей крана

Деталь	Материал
Корпус крана и патрубки	Сталь P235GH, сталь 20 или аналог
Фланцы	Сталь P235GH, сталь 20 или аналог
Шток	Нержавеющая сталь
Шар	Нержавеющая сталь
Кольцевые уплотнения шара	Тефлон PTFE, армирован- ный углеволокном
Уплотнения штока	Тефлон PTFE, армирован- ный углеволокном, EPDM

Технические характеристики

DN [мм]	15	20	25	32	40	50	65	80	100	125	150
Кvs [м3/ч]	11	15	34	52	96	104	136	252	403	716	1022
PN	16
Температурный диапазон	–40*...+150°C
Теплоноситель	Вода

Рабочая зона

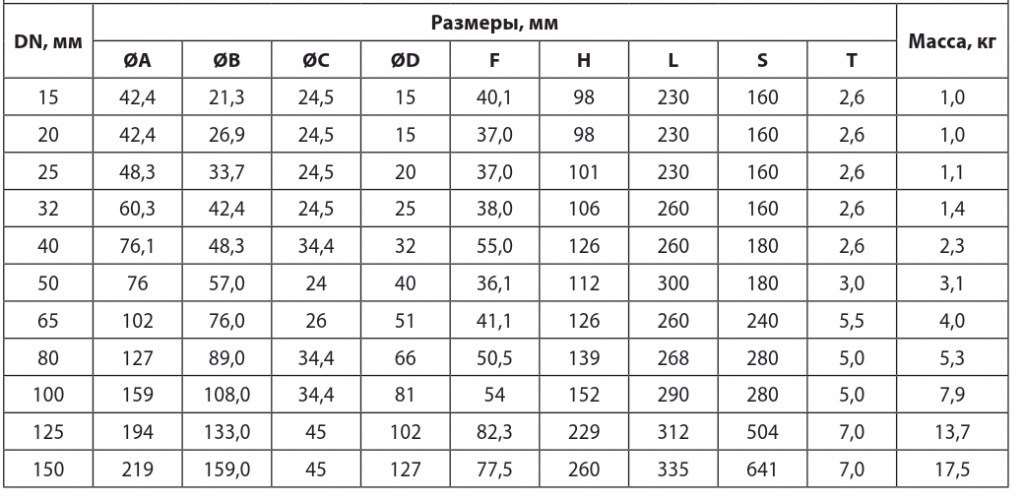

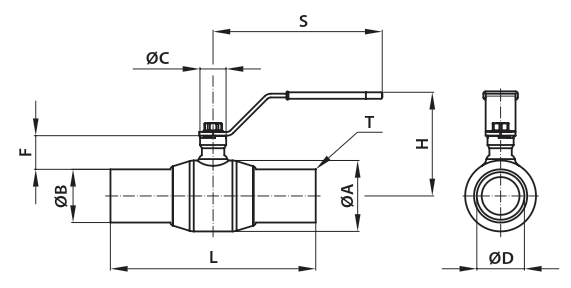

 Габаритные и присоединительные размеры JIP
