Затвор поворотный дисковый VPI4649-02EP с резьбовыми проушинами, диск из нержавеющей стали
Затвор поворотный дисковый VPI4649-02EP с резьбовыми проушинами, диск из нержавеющей стали
Затвор поворотный дисковый VPI4649-02EP с резьбовыми проушинами, диск из нержавеющей стали
Tecofi
Пока нет отзывов
Описание
ДИСКОВЫЙ ПОВОРОТНЫЙ ЗАТВОР С РУЧКОЙ VPI 4649-02

ПРИМЕНЕНИЕ

Вода, морская вода, сжатый воздух, кислоты и т.д.
***Нельзя применять на пар***

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разработан по норме BS EN 593. Модель с резьбовыми проушинами.
100% герметичность в обоих направлениях.
Шток из двух частей улучшает пропускную способность.
Диск отполирован, уменьшен по толщине и механически обработан по краю, что обеспечивает постоянство крутящего момента.  Невыбиваемый шток. Верхний фланец по норме ISO 5211.





ИСПОЛНЕНИЕ

14 1 Ручка Ковкий чугун
13 1 Заклепка Алюминий
12 1 Шильда Нерж. сталь 304
11 2 Стопорное кольцо Сталь 65Mn
10 1 Пробка Пластмасса
9 1 Вкладыш Нерж. сталь 201 + F4
8 2 Кольцевая прокладка Нитрил
7 1 Пыльник Нитрил
6 1 Стопорное кольцо Нерж. сталь 201
5 1 Нижний шток Нерж. сталь 420
4 1 Верхний шток Нерж. сталь 420
3 1 Манжета Жаростойкий ЭПДМ
2 1 Диск Нерж. сталь CF8M
1 1 Корпус Ковкий чугун EN‐GJS‐500‐7
Поз. Кол‐во Описание Материал

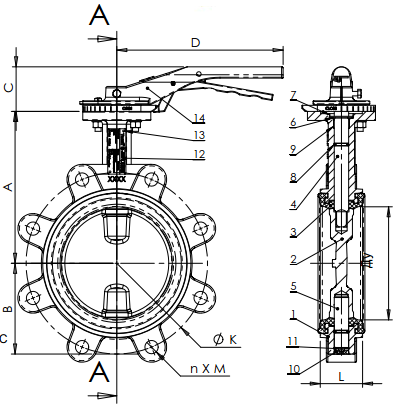

РАЗМЕРЫ


Ду A B C D ØK nxM L Вес (кг)
мм дюйм
40 1"1/2 135 52 52,5 180 110 4-M16 32,5 2,5
50 2" 140 60 52,5 180 125 4-M16 42,5 3,1
65 2"1/2 150 70 52,5 180 145,0 4-M16 45,5 3,7
80 3" 156 91,6 52,5 180 160,0 8-M16 45,5 4,9
100 4" 169 90 52,5 180 180,0 8-M16 51,5 6,0
125 5" 190 105 50 220 210,0 8-M16 55,5 9,4
150 6" 200 120 50 220 240 8-M20 55,5 10,5
200 8" 224 158 57 450 295 8-M20 59,5 20,7
250 10" 265 197 57 450 350 12-M20 67,5 27,8
300 12" 303 230 57 450 400 12-M20 77,5 35,6

РАБОЧИЕ УСЛОВИЯ

Максимальное рабочее давление : 16 бар. Максимальная рабочая температура : -15°C / +130°C.
Кратковременная максимальная температура: -30°C / +150°C

НОРМЫ И СТАНДАРТЫ

Производство в соответствии с Европейской Директивой 2014/68/UЕ  "Оборудование для работы под давлением": модуль Н.  Строительная длина соответствует нормам NF EN 558-1 серия 20, ISO 5272 серия 20, DIN 3202.
Монтаж с фланцами Ру10/16 для Ду40-150 и Ру10 для Ду200-300 согласно нормам EN1092, BS450, AISI B16.1-5, ГОСТ 12815-80.
Испытания проведены по нормам EN 12266-1, DIN 3230, BS 6755, ISO 5208 и ГОСТ 54808-2011:
Корпус: 24 бар.
Седло: 17,6 бар.
Уплотнение под заказ Максимальная
температура
Кратковременная
температура
ЭПДМ + 4°C / + 110°C - 20°C / +130°C
Белый ЭПДМ + 4°C / + 110°C - 20°C / +130°C
CSM (Hypalon®) + 4°C / +80°C - 20°C / +110°C
FPM (Viton®) - 10°C / +170°C - 20°C / +200°C
Силикон - 20°C / +170°C - 40°C / +200°C
Нитрил (NBR) - 10°C / +80°C - 20°C / +90°C


ДИСКОВЫЙ ПОВОРОТНЫЙ ЗАТВОР С РУЧКОЙ VPI 464916-02

ПРИМЕНЕНИЕ
Вода, морская вода, сжатый воздух, кислоты и т.д.
***Нельзя применять на пар***

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разработан по норме BS EN 593. Модель с резьбовыми проушинами.
100% герметичность в обоих направлениях.
Шток из двух частей улучшает пропускную способность.
Диск отполирован, уменьшен по толщине и механически обработан по краю, что обеспечивает постоянство крутящего момента.  Невыбиваемый шток. Верхний фланец по норме ISO 5211.

ИСПОЛНЕНИЕ

14 1 Ручка Ковкий чугун
13 1 Заклепка Алюминий
12 1 Шильда Нерж. сталь 304
11 2 Стопорное кольцо Сталь 65Mn
10 1 Пробка Пластмасса
9 1 Вкладыш Нерж. сталь 201 + F4
8 2 Кольцевая прокладка Нитрил
7 1 Пыльник Нитрил
6 1 Стопорное кольцо Нерж. сталь 201
5 1 Нижний шток Нерж. сталь 420
4 1 Верхний шток Нерж. сталь 420
3 1 Манжета Жаростойкий ЭПДМ
2 1 Диск Нерж. сталь CF8M
1 1 Корпус Ковкий чугун EN‐GJS‐500‐7
Поз. Кол‐во Описание Материал

РАЗМЕРЫ

Ду A B C D ØK nxM L Вес (кг)
мм дюйм
200 8" 224 158 57 450 295 12-M20 59,5 20,7
250 10" 265 197 57 450 355 12-M24 67,5 27,8
300 12" 303 230 57 450 410 12-M24 77,5 35,6



РАБОЧИЕ УСЛОВИЯ

Максимальное рабочее давление : 16 бар. Максимальная рабочая температура : -15°C / +130°C.
Кратковременная максимальная температура: -30°C / +150°C

НОРМЫ И СТАНДАРТЫ

Производство в соответствии с Европейской Директивой 2014/68/UЕ  "Оборудование для работы под давлением": модуль Н.  Строительная длина соответствует нормам NF EN 558-1 серия 20, ISO 5272 серия 20, DIN 3202.
Монтаж с фланцами Ру16 согласно нормам EN1092, ГОСТ 12815-80...
Испытания проведены по нормам EN 12266-1, DIN 3230, BS 6755, ISO 5208 и ГОСТ 54808-2011:
Корпус: 24 бар.
Седло: 17,6 бар.

Уплотнение под заказ Максимальная
температура
Кратковременная
температура
ЭПДМ + 4°C / + 110°C - 20°C / +130°C
Белый ЭПДМ + 4°C / + 110°C - 20°C / +130°C
CSM (Hypalon®) + 4°C / +80°C - 20°C / +110°C
FPM (Viton®) - 10°C / +170°C - 20°C / +200°C
Силикон - 20°C / +170°C - 40°C / +200°C
Нитрил (NBR) - 10°C / +80°C - 20°C / +90°C




Характеристики
Варианты товара
Артикул
Давление
Диаметр
Тип присоединения
Производитель
Материал корпуса
Материал диска
VPI4649-02EP0040
16
40
резьбовые проушины
Tecofi
ковкий чугун EN-GJS-500-7
нерж. сталь СF8M
VPI4649-02EP0050
16
50
резьбовые проушины
Tecofi
ковкий чугун EN-GJS-500-7
нерж. сталь СF8M
VPI4649-02EP0065
16
65
резьбовые проушины
Tecofi
ковкий чугун EN-GJS-500-7
нерж. сталь СF8M
VPI4649-02EP0080
16
80
резьбовые проушины
Tecofi
ковкий чугун EN-GJS-500-7
нерж. сталь СF8M
VPI4649-02EP0100
16
100
резьбовые проушины
Tecofi
ковкий чугун EN-GJS-500-7
нерж. сталь CF8M
VPI4649-02EP0125
16
125
резьбовые проушины
Tecofi
ковкий чугун EN-GJS-500-7
нерж. сталь CF8M
VPI4649-02EP0150
16
150
резьбовые проушины
Tecofi
ковкий чугун EN-GJS-500-7
нерж. сталь CF8M
VPI4649-02EP0200
16
200
резьбовые проушины
Tecofi
ковкий чугун EN-GJS-500-7
нерж. сталь СF8M
VPI4649-02EP0250
16
250
резьбовые проушины
Tecofi
ковкий чугун EN-GJS-500-7
нерж. сталь CF8M
VPI464916-02EP0300
16
300
резьбовые проушины
Tecofi
ковкий чугун EN-GJS-500-7
нерж. сталь CF8M
VPI4649-02EP0300
10
300
Межфланцевый с резьбовыми проушинами
Tecofi
Ковкий чугун
Нержавеющая сталь
VPI464916-02EP0200
16
200
Межфланцевый с резьбовыми проушинами
Tecofi
Ковкий чугун
Нержавеющая сталь
VPI464916-02EP0250
16
250
Межфланцевый с резьбовыми проушинами
Tecofi
Ковкий чугун
Нержавеющая сталь
Произвольная вкладка

Поворотные дисковые затворы Tecofi VPI4649-02EP имеют межфланцевое исполнение с резьбовыми проушинами. Рабочей средой может выступать вода, сжатый воздух, кислоты. Не допускается использование с паром.

Корпус затвора изготовлен из ковкого чугуна, а диск — из нержавеющей стали. Манжета из жаростойкого фторопласта обеспечивает надежную герметичность в двух направлениях. Исполнение штока обеспечивает высокую пропускную способность, а конструкция диска — постоянство крутящего момента.

В данной серии предлагаются поворотные дисковые затворы с проходным диаметром от 40 мм до 300 мм. Рабочее давление арматуры составляет до 16 бар.

Затвор поворотный дисковый Tecofi VPI4649-02EP с резьбовыми проушинами, диск из нержавеющей стали
8 859.81 ₽ /шт
Давление
  • -
  • 10
  • 16
Диаметр
  • -
  • 40
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 200
  • 250
  • 300
Тип присоединения
  • резьбовые проушины
  • Межфланцевый с резьбовыми проушинами
  • -
Производитель
  • Tecofi
  • -
Материал корпуса
  • ковкий чугун EN-GJS-500-7
  • Ковкий чугун
  • -
Материал диска
  • нерж. сталь CF8M
  • нерж. сталь СF8M
  • Нержавеющая сталь
- +
шт
Определяем...
Безналичный расчет
Быстрый заказ
Отзывы
Хотите оставить отзыв?Поставьте свою оценку!
Сделайте выбор!
