14 | 1 | Ручка | Ковкий чугун |
13 | 1 | Заклепка | Алюминий |
12 | 1 | Шильда | Нерж. сталь 304 |
11 | 2 | Стопорное кольцо | Сталь 65Mn |
10 | 1 | Пробка | Пластмасса |
9 | 1 | Вкладыш | Нерж. сталь 201 + F4 |
8 | 2 | Кольцевая прокладка | Нитрил |
7 | 1 | Пыльник | Нитрил |
6 | 1 | Стопорное кольцо | Нерж. сталь 201 |
5 | 1 | Нижний шток | Нерж. сталь 420 |
4 | 1 | Верхний шток | Нерж. сталь 420 |
3 | 1 | Манжета | Жаростойкий ЭПДМ |
2 | 1 | Диск | Нерж. сталь CF8M |
1 | 1 | Корпус | Ковкий чугун EN‐GJS‐500‐7 |
Ду | А | В | С | D | ØK | nxM | L | Вес | |
мм | дюйм | ||||||||
40 | 1"1/2 | 135 | 52 | 52,5 | 180 | 110 | 4-M16 | 33 | 2,5 |
50 | 2" | 140 | 60 | 52,5 | 180 | 125 | 4-M16 | 43 | 3,1 |
65 | 2"1/2 | 150 | 70 | 52,5 | 180 | 145 | 4-M16 | 46 | 3,7 |
80 | 3" | 156 | 91,6 | 52,5 | 180 | 160 | 8-M16 | 46 | 4,9 |
100 | 4" | 169 | 90 | 52,5 | 180 | 180 | 8-M16 | 52 | 6 |
125 | 5" | 190 | 105 | 50 | 220 | 210 | 8-M16 | 56 | 9,4 |
150 | 6" | 200 | 120 | 50 | 220 | 240 | 8-M20 | 56 | 10,5 |
200 | 8" | 224 | 158 | 57 | 450 | 295 | 8-M20 | 60 | 20,7 |
250 | 10" | 265 | 197 | 57 | 450 | 350 | 12-M20 | 68 | 27,8 |
300 | 12" | 303 | 230 | 57 | 450 | 400 | 12-M20 | 78 | 35,6 |

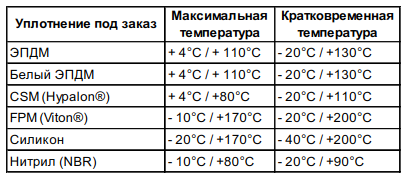

Поворотные дисковые затворы Tecofi межфланцевого типа соединения серии VP4649 используются в трубопроводных сетях по перемещению агрессивных жидких сред (кислоты) при рабочих температурах от -25 °С до +200 °С. Составной корпус изготовлен из ковкого чугуна; поворотный двустворчатый клапан, шток — из нержавеющей стали; уплотнительное кольцо — из PTFE; эластичная прокладка — из силикона. Поворотные дисковые затворы выпускаются разных типоразмеров.
В зависимости от условного диаметра, рабочее давление может составлять 16 бар (от DN40 до DN150) или 10 бар (от DN200 до DN300). Управление дисковым затвором может осуществляться с помощью механического редуктора с червячной передачей или 9-позиционной ручкой с запорным устройством.
