Дисковые поворотные затворы SYLAX служат для отсечения и регулирования потока среды в системах отопления, горячего и холодного водоснабжения. Применяются для монтажа в середине трубопровода.
Все детали затворов типа SYLAX являются взаимозаменяемыми. Легко разборная система облегчает техническое обслуживание данного оборудования. Приводятся в действие с помощью редуктора.
Характеристика затворов Danfoss SYLAX
Затворы SYLAX имеют следующие характеристики:
- материал корпуса: высокопрочный чугун;
- условный диаметр: 400-1000 мм;
- допустимое давление: 16 атмосфер;
- допустимая рабочая температура: -15…+90 °С;
- вид корпуса: с центрирующими отверстиями.
Самоцентрирующийся диск из высокопрочного чугуна гарантирует высокую герметичность устройства в положении «закрыто» и уменьшает износ уплотнения седла. Герметичность по штоку создается двойным уплотнением. Шток и диск имеют шлицевое соединение, гарантирующее надежную передачу вращательного момента.
Номенклатура и кодовые номера для оформления заказа
Дисковый затвор SYLAX для установки в середине трубопровода Тип SYLAX. Управление — ручной редукторный привод
- Перекачиваемые среды: Вода для систем отопления, ГВС, ХВС.
- Температура : -15°С …+90 °С
- Минимальная температура окружающей среды: -15°С
- Тип корпуса: с центрирующими отверстиями
- Материал корпуса: Высокопрочный чугун GGG40
- Седловое уплотнение: EPDM
- Герметичность затвора: класс А (ГОСТ Р 54808-2011)
| Эскиз | Ду, мм | Ру, бар | Материал диска | Кодовый номер | ||||||||||
|
400 | 16 | Высокопрочный чугун GGG40 с эпок- сидным покрытием | 149G082327 | ||||||||||
| 450 | 149G073192 | |||||||||||||
| 500 | 149G070889 | |||||||||||||
| 600 | 149G082454 | |||||||||||||
| 700 | 149G081136 | |||||||||||||
| 800 | 149G079805 | |||||||||||||
| 900 | 149G065448 | |||||||||||||
| 1000 | 149G065449 | |||||||||||||

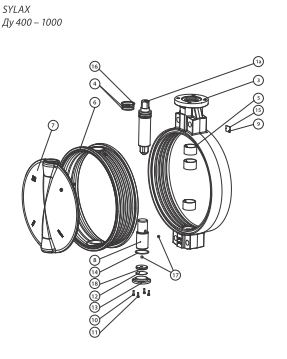

Устройство и материалы
| № | Деталь | Материал | |||
| 1а | Верхний вал | Нерж. сталь ASTM420 | |||
| 3 | Корпус | Высокопрочный чугун GGG40 | |||
| 4 | Кольцевое уплотнение | Нитрил (NBR) | |||
| 5 | Центрирующие и анти- фрикционные подшип- ники | Оцинкованная сталь с PTFE покрытием | |||
| 6 | Седловое уплотнение | EPDM | |||
| 7 | Диск | Высокопрочный чугун GGG40 с эпоксидным покрытием | |||
| 8 | Нижний вал | Нерж. сталь ASTM420 | |||
| 9 | Заклепки | Нерж. сталь | |||
| 10 | Шайба | Оцинкованная сталь | |||
| 11 | Болты | Оцинкованная сталь | |||
| 12 | Кольцо дистанционное | Сталь ASTM grC/D | |||
| 13 | Нижняя крышка | Сталь ASTM grC/D | |||
| 14 | Кольцевое уплотнение | Нитрил | |||
| 15 | Идентификационный шильдик | Алюминий | |||
| 16 | Стопорное кольцо пру- жинное | Сталь | |||
| 17 | Опорный шарик | Сталь ASTM 52100 | |||
| 18 | Опорная шайба | Сталь ASTM 420 | |||
Габаритные размеры
| Ду | A | B | C | D | øE | Вес, кг | ||||||||||||||||||
| мм | ||||||||||||||||||||||||
| 400 | 286 | 619 | 302 | 102 | 400 | 71,2 | ||||||||||||||||||
| 450 | 315 | 658 | 408 | 114 | 400 | 89,0 | ||||||||||||||||||
| 500 | 355 | 682 | 312 | 127 | 400 | 162,5 | ||||||||||||||||||
| 600 | 415 | 793 | 346 | 154 | 500 | 174,3 | ||||||||||||||||||
| 700 | 460 | 931 | 487 | 165 | 600 | 251,6 | ||||||||||||||||||
| 800 | 520 | 935 | 447 | 190 | 500 | 296,6 | ||||||||||||||||||
| 900 | 583 | 1059 | 500 | 203 | 600 | 622,6 | ||||||||||||||||||
| 1000 | 640 | 1111 | 500 | 216 | 600 | 711,0 | ||||||||||||||||||
Поворотные дисковые затворы Danfoss SYLAX служат как запорная арматура и обеспечивают дросселирование в снабжении водой, теплом, в отопительных, вентиляционных сетях.
Поворотные дисковые затворы SYLAX управляются при помощи редукторного привода, который имеет червячную передачу. Для установки применяются соединения между фланцами.
Благодаря двойному уплотнению эти модели отличаются высокой герметичностью по штоку. Они выполнены с долговечным шлицевым соединением штока с диском. Устройства легки в обслуживании благодаря простой разборной конструкции и взаимозаменяемости деталей.
Для производства корпуса и диска применен чугун высокой прочности, имеется эпоксидное покрытие.
Уплотнение изготовлено из EPDM.
Рабочая температура — 90 °С.
Условное давление — 16 бар.
- -
