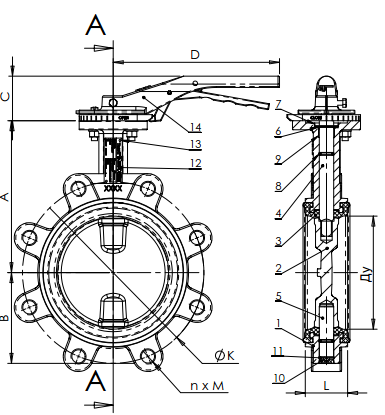

14 | 1 | Ручка | Ковкий чугун | |
13 | 1 | Заклепка | Алюминий | |
12 | 1 | Шильда | Нерж. сталь 304 | |
11 | 2 | Стопорное кольцо | Сталь 65Mn | |
10 | 1 | Пробка | Пластмасса | |
9 | 1 | Вкладыш | Нерж. сталь 201 + F4 | |
8 | 2 | Кольцевая прокладка | Нитрил | |
7 | 1 | Пыльник | Нитрил | |
6 | 1 | Стопорное кольцо | Нерж. сталь 201 | |
5 | 1 | Нижний шток | Нерж. сталь 420 | |
4 | 1 | Верхний шток | Нерж. сталь 420 | |
3 | 1 | Манжета | Нитрил | |
2 | 1 | Диск ** | Ковкий чугун EN‐GJS‐500‐7 | |
1 | 1 | Корпус | Ковкий чугун EN‐GJS‐500‐7 | |
Поз. | Кол‐во | Описание | Материал |
Ду | A | B | C | D | ØK | nxM | L | Ве с (кг) | |
мм | дюйм | ||||||||
40 | 1"1/2 | 135 | 52 | 52,5 | 180 | 110 | 4-M16 | 32,5 | 2,5 |
50 | 2" | 140 | 60 | 52,5 | 180 | 125 | 4-M16 | 42,5 | 3,1 |
65 | 2"1/2 | 150 | 70 | 52,5 | 180 | 145,0 | 4-M16 | 45,5 | 3,7 |
80 | 3" | 156 | 91,6 | 52,5 | 180 | 160,0 | 8-M 16 | 45,5 | 4,9 |
100 | 4" | 169 | 90 | 52,5 | 180 | 180,0 | 8-M 16 | 51,5 | 6,0 |
125 | 5" | 190 | 105 | 50 | 220 | 210,0 | 8-M16 | 55,5 | 9,4 |
150 | 6" | 200 | 120 | 50 | 220 | 240 | 8-M20 | 55,5 | 10,5 |
200 | 8" | 224 | 158 | 57 | 450 | 295 | 8-M 20 | 59,5 | 20,7 |
250 | 10" | 265 | 197 | 57 | 450 | 350 | 12-M20 | 67,5 | 27,8 |
300 | 12" | 303 | 230 | 57 | 450 | 400 | 12-M20 | 77,5 | 35,6 |
Уплотнение под заказ |
Максимальная температура |
Кратковременная температура |
ЭПДМ | + 4°C / + 110°C | - 20°C / +130°C |
Белый ЭПДМ | + 4°C / + 110°C | - 20°C / +130°C |
CSM (Hypalon®) | + 4°C / +80°C | - 20°C / +110°C |
FPM (Viton®) ** | - 10°C / +150°C | - 20°C / +150°C |
Силикон ** | - 20°C / +150°C | - 40°C / +150°C |
Нитрил (NBR) | - 10°C / +80°C | - 20°C / +90°C |
Межфланцевые поворотные дисковые затворы VPI4648-02VI могут использоваться для трубопроводов, по которым осуществляется транспортировка воды, сжатого воздуха, кислот и других сред, за исключением пара. Монтаж на трубопровод осуществляется при помощи резьбовых проушин.
Затворы этой серии имеют корпус из ковкого чугуна и надежный диск из нержавеющей стали уменьшенной толщины и со специальной механической обработкой по краю для поддержания постоянного момента. Невыбиваемый шток состоит из двух частей, что улучшает пропускную способность модели.
Поворотные дисковые затворы Tecofi могут эксплуатироваться при температуре от -15 °C до +130 °C (кратковременные значения — от -30 °C до +150 °C). Рабочее давление — не более 16 бар.
