Клапан регулирующий трехходовой Danfoss VZL 3 резьбовой, регулируемая среда - вода или 50% гликоль

Клапаны регулирующие седельные для местных вентиляционных установок серии VZL

Клапаны регулирующие серии VZL предназначены для управления подачей тепло- и холодоносителя в установки вентиляции и кондиционирования воздуха для регулирования температуры. Могут работать в сочетании с электрическими приводами AMV(E) 130, 140, AMV(E) 130H, 140H, AMV(E) 13SU.
Основные характеристики:
• условный проход: Ду = 15–20 мм;
• пропускная способность: Kvs = 0,25–3,5 м3/ч;
• условное давление: Ру = 16 бар;
• характеристика регулирования: логарифмичнеская;
• температура регулируемой среды (воды или 50% водного раствора гликоля): Т = 2–120 °С;
• уменьшенная пропускная способность порта «В» (у клапанов VZL3 и VZL4);
• мягкое уплотнение затвора обеспечивает его герметичность;
• клапаны снабжены рукояткой для ручного управления; присоединение к трубопроводу: резьбовое с помощью фитингов.

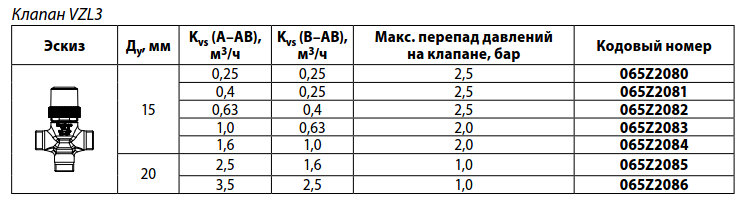

Номенклатура и коды для оформления заказа

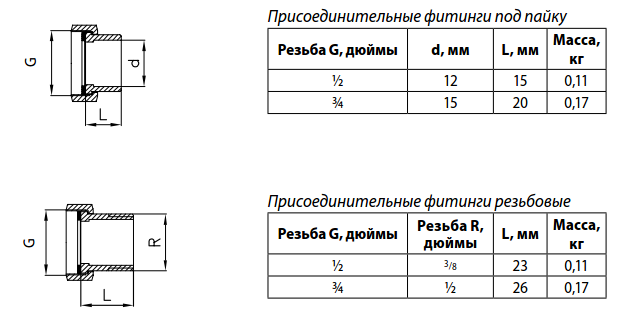

Дополнительне принадлежности
(комплект присоединительных фитингов)

Тип фитинга

Размер присоедини- тельной резьбы, дюймы

Ду, мм

Описание

Кодовый номер

Резьбовый

R 3/8

15

Состоит из 2 накидных гаек, 2 патрубков и 2 прокладок

065Z7015

R ½

20

003H6902

Тип фитинга

Наружный диметр трубы, мм

Ду, мм

Описание

Кодовый номер

Под пайку

12

15

Состоит из 2 накидных гаек, 2 патрубков и 2 прокладок

065Z7016

15

20

065Z7017

Запасные детали

Тип										Кодовый номер
Сальниковый блок										065F0006

Технические характеристики

Характеристика регулирования

Логарифмическая

Диапазон регулирования

1 : 50

Регулируемая среда

Вода или 50% водный раствор гликоля

Протечка через закрытый клапан, % от Kvs

Не более 0,05 от А к АВ, не более 1 от В к АВ

Температура регулируемой среды Т, °С

2–120

Условное давление Ру, бар

16

Ход штока, мм

2,8

Присоединение

Наружная резьба

Материалы

Корпус, седло и золотник клапана

Необесцинковывающаяся латунь CuZn36Pb2As

Шток

Нержавеющая сталь

Сальниковое уплотнение

EPDM

Зависимость рабочего давления регулируемой среды от температуры
