Рукоятка для дисковых поворотных затворов Danfoss

Дисковые поворотные затворы VFY могут применяться в роли запорно-регулирующих устройств в системах вентиляции, отопления, холодоснабжения, холодного и горячего водоснабжения, кондиционирования и в различных технологических установках.

Отсечение или дросселирование потока рабочей среды происходит с помощью поворота затворного диска. Управление затворами VFY может производиться с помощью рукоятки, электродвигателя или ручного редуктора.

Характеристика рукоятки к затворам VFY

Рукояткой оснащаются дисковые затворы типов VFY-WH и VFY-LH. Рукоятка состоит из двух рычагов, пружины, шпильки и крышки. Габаритные размеры рукояток различаются в зависимости от условного прохода дисковых поворотных затворов. Выпускаются следующие виды рукояток:

• для затворов диаметром 25-100 мм;
• для затворов диаметром 125-150 мм;
• для затворов диаметром 20-300 мм.

Устройство рукоятки



1 – рукоятка
2 – рычаг
3 – крышка
4 – пружина;
5 – шпилька
6 - винт крепления крышки
7 - ограничительная шайба
8 - гайка

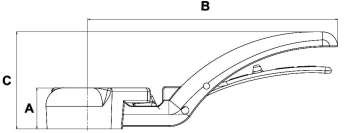

Габаритные размеры рукоятки

Условный диаметр DN, мм						A, мм			B, мм		С, мм
25 – 100						33			200		78
125 - 150						33			290		98
200 - 300						42			450		128
