Клапан обратный Danfoss NVD 812 пружинный из нержавеющей стали

Клапаны обратные тип NVD 812 межфланцевые пружинные тарельчатые

Клапаны обратные тип NVD 812 служат для предотвращения течения обратного потока среды.
Применяются в системах теплоснабжения, промышленности в пределах эксплуатационных характеристик продукции.

Преимущества и отличительные характеристики
• Работают бесшумно и в любом монтажном
положении.
• Не провоцируют гидравлического удара.
• Низкое гидравлическое сопротивление.
• Класс герметичности по ГОСТ Р 54808-2011:
Класс Е (допускается протечка).

Основные характеристики:
• Монтажное положение: любое.
• Условный проход: Ду = 32–200 мм.
• Рабочая среда: вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%.
• Температура среды:
тип NVD 802:
- от –10 до 200 ºС (для Ду = 32–50 мм),
- от –10 до 100 ºС (для Ду = 65–200 мм);
тип NVD 812:
- от –10 до 350 ºС.
• Присоединение к трубопроводу: межфланцевое.

Номенклатура и кодовые номера для оформления заказа

Условный проход Ду, мм	Кодовый номер				Условное давле- ние Ру и максимальное рабочее давление Рр при Тмакс., бар			Температура перемещае- мой среды, оС					Условная пропускная способность Kvs, м3/ч
								Тмин.			Тмакс.
15	065B7530				40			–10			350		4,24
20	065B7531												7,8
25	065B7532												12,4
32	065B7533												18
40	065B7534												28
50	065B7535												40,1
65	065B7536												72,5
80	065B7537												111,0
100	065B7538												182,0
125	065B7539												302,0
150	065B7540												370,0
200	065B7541												546,0

Устройство и материалы
Клапан обратный тип NVD 812

№	Деталь					Материал
1	Корпус		Ду = 15 мм			Нерж. сталь AISI304
			Ду = 20–65 мм			Нерж. сталь AISI304
			Ду = 80–100 мм			Нерж. сталь AISI316L
			Ду = 125–200 мм			Нерж. сталь AISI304
2	Затвор клапана		Ду = 15–100 мм			Нерж. сталь AISI316L
			Ду = 125–200 мм			Нерж. сталь AISI304
3	Пружина					Нерж. сталь AISI302
4	Направляющая		Ду = 15 мм			Нерж. сталь AISI316L
			Ду = 20–100 мм			Нерж. сталь AISI304L
			Ду = 125–150 мм			Нерж. сталь AISI316L
			Ду = 175–200 мм			Нерж. сталь AISI304
5	Проволочная петля для центровки					Бихромированная сталь
6	Фиксатор					Нерж. сталь AISI302
7	Антистатический трос					Медь

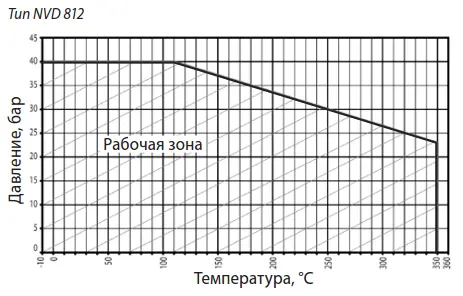

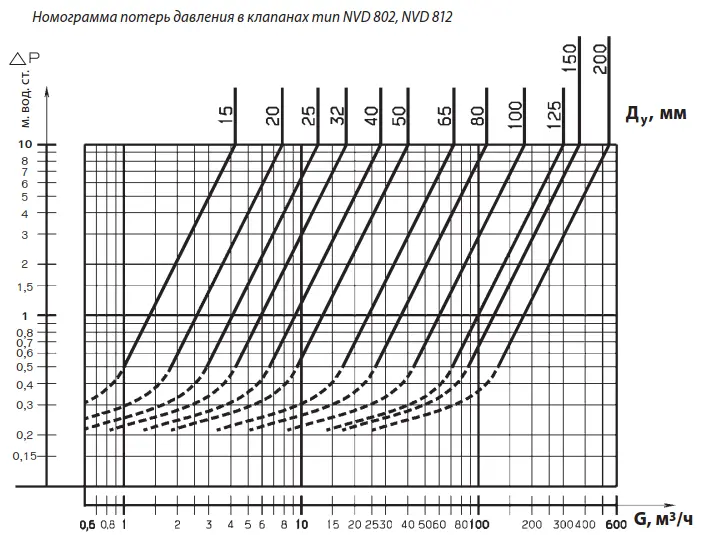

Рабочая зона



Габаритные и присоединительные размеры

Тип NVD 812
15						15			53		16	0,1
20						20			63		19	0,14
25						25			73		22	0,23
32						32			84		28	0,35
40						40			94		31,5	0,52
50						50			109		40	0,73
65						65			129		46	1,52
80						80			144		50	2,17
100						100			170		60	3,35
125						125			192		90	8,55
150						150			224		106	12,70
200						200			284		140	30
