Редукторные электроприводы АМВ 162, АМВ 182 для поворотных регулирующих клапанов Danfoss

Редукторные электроприводы АМВ 162, АМВ 182 для поворотных регулирующих клапанов

Приводы АМВ предназначены для управления поворотными смесительными клапанами и шаровыми кранами. Приводы AMB 162 и AMB 182 вместе с трехходовыми и четырехходовыми поворотными клапанами типов HRB, HRE и HFE используются для регулирования температуры в системах центрального отопления.

Преимущества:
• Дополнительный концевой выключатель
• Индикатор текущего положения клапана
• Светодиодная индикация направления вращения
• Ручной режим управления клапаном, активируется с помощью встроенного переключателя
• Отсутствие повреждений в случае блокировки клапана
• Бесшумная и надежная работа
• Не требуется техническое обслуживание
• Имеют DIP-переключатели скорости
• Светодиодная индикация активированного концевого выключателя (только для приводов с импульсным управлением)

Основыные характеристики:
• Номинальное напряжение:
– 230 В перем., 50/60 Гц
– 24 В перем., 50/60 Гц – трехпозиц.
– 24 В перем./пост. – аналог.
• Крутящий момент 5, 10 или 15 Нм
• Угол поворота 90°
• Время поворота на 90° –
15/30/60/120/240/480 сек. (возможность изменения скорости благодаря DIP переключателям для аналоговой версии);
• Сигнал управления:
– трехпозиционный
– аналоговый (0(2)-10 В)

Номенклатура и коды для оформления заказа

Тип	Крутящий момент, Нм		Сигнал управления		Время пово- рота на 90°, с		Напряжение питания, В	Замечания	Кодовый номер
AMB 162	5		Трехпозиционный		15		24	–	082H0210
					30			–	082H0211
					60			–	082H0212
					120			–	082H0213
					480			–	082H0214
					15			AS*	082H0215
					30				082H0216
					60				082H0217
					120				082H0218
					480				082H0219
					15		230	–	082H0220
					30			–	082H0221
					60			–	082H0222
					120			–	082H0223
					480			–	082H0224
					15			AS	082H0225
					30				082H0226
					60				082H0227
					120				082H0228
					480				082H0229
			Аналоговый		60		24	–	082H0230

* концевой выключатель

Тип	Крутящий момент, Нм		Сигнал управления	Время пово- рота на 90°, с			Напряжение питания, В		Замечания	Кодовый номер
AMB 182	10		Трехпозици- онный	60			24		–	082H0231
							230		–	082H0232
	15			60			24		–	082H0233
				240					–	082H0234
				60					AS	082H0235
				240						082H0236
				60			230		–	082H0237
				240					–	082H0238
				60					AS	082H0239
				240						082H0240
			Аналоговый	60			24		–	082H0241

Дополнительные принадлежности для AMB 162, 182

Описание										Кодовый номер
Комплект для монтажа эл. привода AMB на клапаны ESBE (старые версии), ACASO (тип THERMOMIX), WIP (все типы), PAW (старые версии), IVAR (все типы), BRV (все типы), IMIT, MUT (тип VM3000, VM3000R, VMX), HORA (тип BRGMMD, BRGMMV), OVENTROP (Regumat M3, Regumat M4)										082H0250
Комплект для монтажа эл. привода AMB на клапаны CENTRA (тип DZ/ZR, DRU)										082H0251
Комплект для монтажа эл. привода AMB на клапаны WITA (тип minimix, maximix), MEIBES (старые версии)										082H0252
Комплект для монтажа эл. привода AMB на клапаны HONEYWELL (тип V5442, V5433)										082H0253
Комплект для монтажа эл. привода AMB на клапаны ESBE VRG, Danfoss (старая версия)										082H0254
Комплект для монтажа эл. привода AMB на клапаны Danfoss HRB, HRE, HFE (новая версия)*										082H0255
* поставляется в комплекте с эл.приводом AMB 162, 182

Технические характеристики

Питающее напряжение					24 В перем./пост. или 230 В перем.
Потребляемая мощность, ВА					AMB 162: 2,5
					AMB 182: 3,5
Частота тока, Гц					50/60
Время поворота, с/90°					трехп: 15/30/60/120/240/480
					аналог.: 140/240
Выходной сигнал X					трехпозиционный аналоговый (0(2)-10 В)
Крутящий момент, Нм					5, 10 или 15
Угол поворота, °					90
Дополнительный концевой выключатель					регулируемый 0-90°  (только для приводов с импульс- ным управлением)
Максимальная температура регулируемой среды, °С					110
Рабочая температура окружающей среды, °C					От 0 до + 50
Относительная влажность окружающей среды, %					0 - 95, без выпадения конденсата
Температура транспортировки и хранения, °C					От −10 до +80
Класс электрической защиты					II в соответствии с EN 60730-1
Класс защиты корпуса					IP42 в соответствии с EN 60529
Длина провода, м					2
Масса, г					AMB 162 – 650 AMB 182 – 780
Цвет/ материал					темно-серый/ поликарбонат
— маркировка соответствия стандартам					Директива 2006/95/EC Низковольтное оборудование EMC 2004/108/EC RoHS II: 2011/65/EС EN 60730-1 EN 60730-2-14

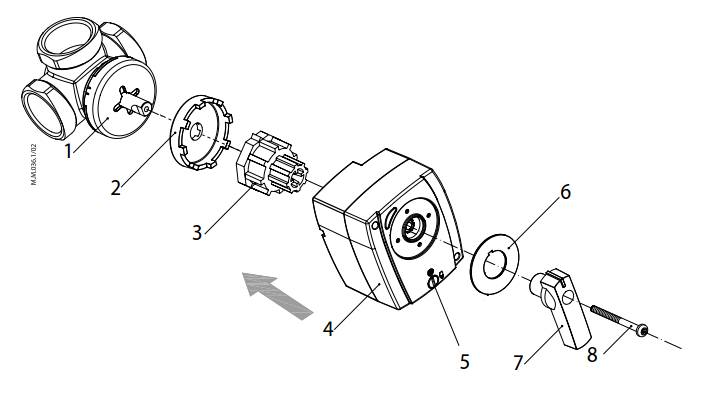

Процесс установки
1. Поворотный клапан
2. Антивращательное про-
кладочное кольцо
3. Адаптер для установки
привода
4. Привод
5. Переключатель в ручной/
автоматический режим
6. Индикатор положения
7. Рукоятка
8. Фиксирующий винт

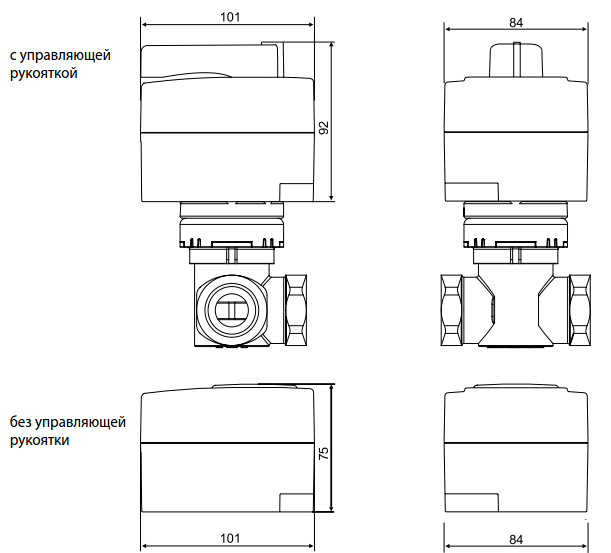

Габаритные размеры
