Шаровые краны стальные предназначены для перекрытия потока перемещаемой по трубопроводам среды — воды или других сред, не агрессивных по отношению к конструкционным материалам данных кранов. Стальные шаровые краны этой серии широко применяются в системах теплоснабжения, а также в промышленности, когда параметры среды (температура и давление) не позволяют применять латунные шаровые краны.
Не допускается использовать шаровые краны в качестве регулирующей арматуры. Корпуса кранов Х1666, Х2777, Х3777 (B, S, V) изготовлены из нержавеющей стали, X3444 (B, S) — из углеродистой стали. Корпуса кранов типа X3444 (B, S) и Х3777 (B, S, V) состоят из трех частей и являются разборными, а рукоятка оснащена фиксатором положения открыто/закрыто.
Номенклатура и кодовые номера для оформления заказа
Кран шаровой со стандартным проходом из нержавеющей стали с внутренней резьбой тип Х1666
| Условный проход Ду, мм | Кодовый номер | Размер присоеди- нительной резьбы R, дюймы | Условное давление Ру, бар | Температура перемещаемой среды*, оС |
Условная пропускная способность Kvs, м3/ч |
|||||||
| Тмин. | Тмакс. | |||||||||||
| 8 | 149В5209 | ¼ | 63 | –29 | 230 | 4,7 | ||||||
| 10 | 149В5210 | 3/8 | 8,5 | |||||||||
| 15 | 149В5211 | ½ | 13,2 | |||||||||
| 20 | 149В5212 | 3/4 | 17 | |||||||||
| 25 | 149В5213 | 1 | 30,2 | |||||||||
| 32 | 149В5214 | 1 ¼ | 45,2 | |||||||||
| 40 | 149В5215 | 1 ½ | 69,7 | |||||||||
| 50 | 149В5216 | 2 | 128,2 | |||||||||

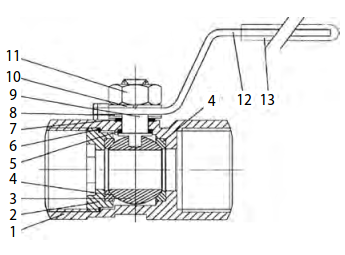

Кран шаровой стальной X1666
| № | Деталь | Материал | |||
| 1 | Корпус | Нерж. сталь ASTM A 351 CF8M | |||
| 2 | Прижимная втулка | Нерж. сталь AISI 316 | |||
| 3 | Шар | Нерж. сталь ASTM A 351 CF8M | |||
| 4 | Уплотнение по шару | Фторопласт PTFE | |||
| 5 | Уплотнение | Фторопласт PTFE | |||
| 6 | Уплотнение | Фторопласт PTFE | |||
| 7 | Уплотнение | Фторопласт PTFE | |||
| 8 | Шайба | Нерж. сталь AISI 304 | |||
| 9 | Шток | Нерж. сталь AISI 316 | |||
| 10 | Шайба | Нерж. сталь AISI 304 | |||
| 11 | Гайка | Нерж. сталь AISI 304 | |||
| 12 | Рукоятка | Нерж. сталь AISI 304 | |||
| 13 | Покрытие рукоятки | ПВХ | |||

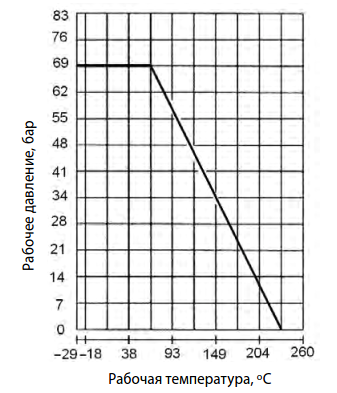

Рабочая зона
Кран шаровой стальной X1666, X2777
Габаритные и присоединительные размеры
|
Условный проход Ду, мм |
Размер присоединительной резьбы R, дюймы | Размеры, мм | Масса, кг | ||||||
| d* | L | Н | М | ||||||
| 8 | ¼ | 5 | 39 | 33 | 67 | 0,07 | |||
| 10 | 3/8 | 7 | 44 | 35 | 75 | 0,1 | |||
| 15 | ½ | 9 | 56 | 42 | 89 | 0,18 | |||
| 20 | 3/4 | 12,5 | 58 | 46 | 89 | 0,27 | |||
| 25 | 1 | 16 | 70 | 50 | 106 | 0,42 | |||
| 32 | 1 ¼ | 20 | 77 | 56 | 106 | 0,7 | |||
| 40 | 1 ½ | 24,5 | 82 | 66 | 128 | 0,85 | |||
| 50 | 2 | 32 | 99 | 72 | 128 | 1,35 | |||
Шаровые краны Danfoss SOCLA X1666 предназначаются для отопительных, охладительных систем, коммуникаций водоснабжения. Кран соединяется с трубопроводом посредством внутренней резьбы.
С помощью специального устройства обеспечивается выпуск воздуха из трубопровода или его запуск во время сливания воды из стояка или иного элемента сети.
Кран не может применяться в качестве регулирующего устройства.
Это шаровые краны с корпусом, выполненным из нержавеющей стали.
Кран рассчитан на температуру рабочей среды до +200 °C.
Условное давление – 63 бар.
- -
- 63
- -
- 10
- 15
- 20
- 25
- 32
- 40
- 50
- внутренняя резьба
- -
- Danfoss
- -
- -
- 35
- 42
- 46
- 50
- 56
- 66
- 72
- нерж
- -
- для использования в системе теплоснабжения, а также в промышленности
- -
- неполнопроходной
