Кран шаровой Danfoss полнопроходной SOCLA X3444B нержавеющая сталь

Шаровые краны стальные предназначены для перекрытия потока перемещаемой по трубопроводам среды — воды или других сред, не агрессивных по отношению к конструкционным материалам данных кранов. Стальные шаровые краны этой серии широко применяются в системах теплоснабжения, а также в промышленности, когда параметры среды (температура и давление) не позволяют применять латунные шаровые краны.
Не допускается использовать шаровые краны в качестве регулирующей арматуры. Корпуса кранов Х1666, Х2777, Х3777 (B, S, V) изготовлены из нержавеющей стали, X3444 (B, S) — из углеродистой стали. Корпуса кранов типа X3444 (B, S) и Х3777 (B, S, V) состоят из трех частей и являются разборными, а рукоятка оснащена фиксатором положения открыто/закрыто.

Номенклатура и кодовые номера для оформления заказа
Кран шаровой полнопроходной из углеродистой стали с внутренней резьбой тип Х3444

Условный проход Ду, мм	Кодовый номер		Размер присоеди- нительной резьбы R, дюймы		Условное давление Ру, бар		Температура перемещаемой среды*, оС				Условная пропускная способность Kvs, м3/ч
							Тмин.		Тмакс.
8	149В6052		¼		63		–29		200		11,3
10	149В6053		3/8								13,2
15	149В6054		½								18,9
20	149В6055		3/4								47,1
25	149В6056		1								66
32	149В6057		1 ¼								86,7
40	149В6058		1 ½								150,8
50	149В6059		2		40						207,4
65	149В6060		2 ½		25						584,4
80	149В6061		3								678,6
100	149В6062		4								1545

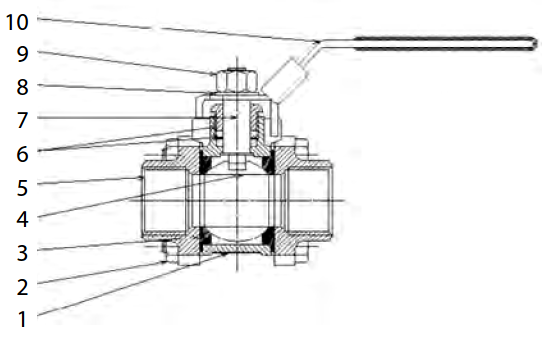

Кран шаровой из углеродистой стали X3444, X3444B, X3444S

№	Деталь			Материал
1	Корпус			Углеродистая сталь ASTM A216 WCB
2	Гайка / винт			Углеродистая сталь ASTM A216 WCB
3	Уплотнение по шару			Тефлон PTFE, армированный стеклово- локном (25%)
4	Шар			Нерж. сталь ASTM A 351 CF8
5	Фланец			Углеродистая сталь ASTM A216 WCB
6	Сальник			Нерж. сталь AISI 304
7	Шток			Нерж. сталь AISI 304
8	Шайба			Нерж. сталь AISI 304
9	Гайка			Нерж. сталь AISI 304
10	Рукоятка			Оцинкованная сталь/покр. ПВХ

Рабочая зона
Тип Х3444, Х3777, 3777V (с внутренней резьбой)




Габаритные и присоединительные размеры

Условный проход Ду, мм							Размер присоеди- нительной резьбы R, дюймы								Размеры, мм								Масса, кг
															d*			L		Н	М
8							¼								10			65		55	98		0,39
10							3/8								12			65		55	98		0,41
15							½								15			71		64	115		0,66
20							3/4								20			85		67	115		0,89
25							1								25			95		83	143		1,13
32							1 ¼								32			112		89	143		1,9
40							1 ½								38			129		100	178		2,73
50							2								50			152		108	178		4,57
65							2 ½								65			185		150	250		9,09
80							3								80			208		161	251		13,29
100							4								100			239		180	280		22,62
