Автоматический воздухоотводчик предназначен для отведения воздушных скоплений из трубопроводов и воздухосборников внутренних систем теплоснабжения зданий (систем отопления, теплоснабжения вентиляционных установок, кондиционеров, коллекторов и др.).
Номенклатура и кодовые номера для оформления заказа
| Кодовый номер | Ду, мм | Присоединение, дюймы | Ру , бар |
| Воздухоотводчик для стояков системы отопления; материал – латунь; Тмакс. = 110 °С | |||
| 065B8222 | 10 | G3/8 | 10 |
| 065B8223 | 15 | G½ | 10 |

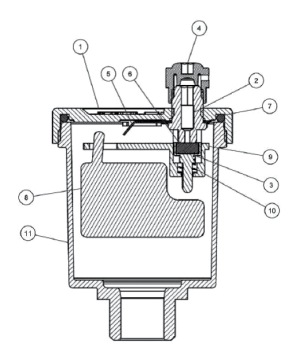

Устройство, материал и габаритные размеры
При заполнении корпуса воздухоотводчика жидкостью поплавок поднимается вверх и через рычаг закрывает воздуховыпускное устройство.
При накоплении достаточного количества воздуха в корпусе (или при дренаже системы, когда вода начинает удаляться из трубопровода)
поплавок опускается вниз и воздуховыпускное устройство открывается.
| № | Деталь | Материал |
| 1 | Верхняя крышка | Латунь CW754S UNI EN 1982 |
| 2 | Клапан | Латунь CW614N UNI EN 12164 |
| 3 | Поршень | Полиацеталь (POM) |
| 4 | Колпачок | Полипропилен |
| 5 | Мост | Нержавеющая сталь |
| 6 | Прокладка | NBR |
| 7 | O-Кольцо | NBR |
| 8 | Поплавок | Полипропилен |
| 9 | Рычаг | Полиацеталь (POM) |
| 10 | Пружина | Cталь AISI 302 UNI 3823 |
| 11 | Корпус | Латунь CW617N UNI EN 12165 |
| Ду, дюймы | Размеры, мм | Масса, кг | ||
| D | H | a | ||
| 3/8 | 46 | 70 | 10,5 | 0,150 |
| ½ | 46 | 70 | 10,5 | 0,154 |
К категории «Предохранительные клапаны» относятся также такие элементы, как воздухоотводчики или воздушные клапаны. Они отводят скопления воздуха, которые собираются в трубопроводе и воздухосборнике отопительной сети здания, системы снабжения теплом, установки вентиляции, кондиционера, коллектора.
Эти устройства марки предлагаются в разных модификациях. В качестве материала корпуса воздухоотводчиков типа Airvent применена латунь. Модели типа VE120 изготовляются из чугуна.
Воздухоотводчик устанавливается в самой высокой точке сети трубопровода или на воздухосборник в вертикальной позиции. Для подключения предусмотрены соединения резьбового или фланцевого типа.
Рабочая температура — +110/+60 °C.
Максимальное давление — 10/16/25 бар.
