Краны шаровые чугунные Zetkama

Шаровые краны Zetkama предназначены для управления потоком жидких и газообразных сред в трубопроводах при разных значениях температур и давлений. Регулирующий элемент в данном типе арматуры представляет собой металлический шар с проходом для жидкости, вращающийся по оси, перпендикулярной потоку. Поскольку угол поворота вентиля между крайними рабочими положениями составляет 90 градусов, такие краны еще называют четвертьоборотными.

Технические характеристики и особенности продукции

В производстве регулирующей и запорной арматуры польская компания Zetkama использует современные сплавы и полимеры, что обеспечивает длительную работу с целевой средой. Конструкция шаровых кранов отличается простотой, что обеспечивает высокую герметичность и надежность.

Преимущества шаровых кранов Zetkama:

• простая, надежная и компактная конструкция;
• доступная цена;
• минимальные потери напора при прохождении крана;
• перекрытие потока одним движением;
• работа с загрязненными средами.

Благодаря высокому качеству изготовления и использованию современных материалов шаровые краны Zetkama находят применение во всех бытовых и производственных сферах деятельности. Правильно подобранная для конкретных рабочих условий арматура проработает много лет даже при условии интенсивной эксплуатации.

Как выбрать шаровой кран

В ассортименте производителя присутствует запорная арматура для любых бытовых и хозяйственных потребностей. В пользу данного бренда говорит проверенное годами качество и обширная номенклатура изделий. Чтобы подобрать модель, наиболее подходящую для конкретного применения, при выборе шарового крана Zetkama следует ориентироваться на такие характеристики, как:

Технические характеристики

Давление PN	1,6 МПа
Макс. температура	+150 °C
Максимальное рабочее давление	1,6 МПа
Максимальная рабочая температура	+110 °C
Тест на прочность корпуса	2,4 МПа
Тест на герметичность	1,76 МПа
Присоединение	Фланцевое

Спецификация

1	Корпус	Чугун (GG25)
2	Крышка	Чугун (GG25)
3	Шток	Нерж. сталь (X20Cr13)
4	Шар	Хром. латунь
5	Седловое уплотнение	PTFE + X20Cr13
6	Прокладка корпуса	EPDM
7	Уплотнение штока	EPDM

Зависимость «Температура — Давление»

t°, (°C)	–10	120	150
PN, (МПа)	1,6	1,6	1,44

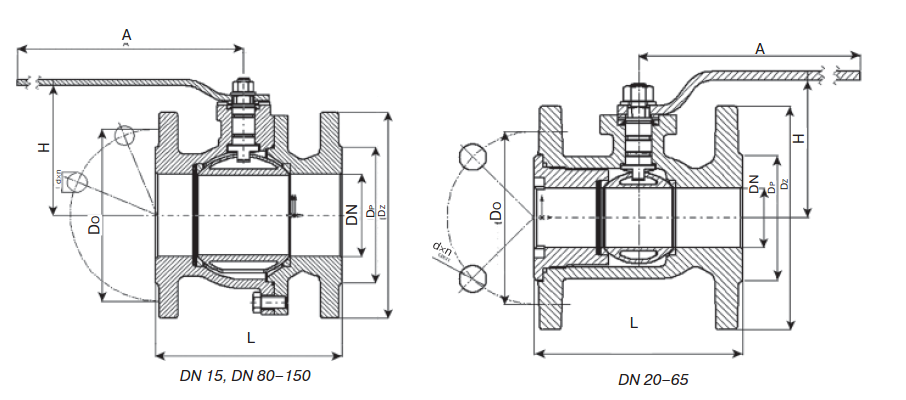

DN	Dz	Dp	Do	d×n	L	H	А	Масса, (кг)
15	95	46	65	4×14	115	78	172	2,2
20	105	56	75	4×14	120	85	172	2,6
25	115	65	85	4×14	125	80	185	3,3
32	140	76	100	4×19	130	90	185	4,9
40	150	84	110	4×19	140	100	250	6,5
50	165	99	125	4×19	150	110	250	6,5
65	185	118	145	4×19	170	125	300	8,2
80	200	132	160	4×19	180	132	300	11,9
100	220	156	180	4×19	190	180	600	26,0
125	250	184	210	4×19	200	240	800	40,0
150	285	211	240	4×23	210	260	800	49,0
