Описание
Применение
Для установки в циркуляционных системах отопления. Клапаны имеют пропускную способность до 5590 кВт. Тип резьбы — трубная коническая R (ISO 7/1). Диафрагма за-
щищает подвижные части предохранительного клапана и предотвращает протечку воды по штоку. Пружина имеет повышенный срок службы и настроена на давление
настройки предохранительного клапана. Давление настройки клапана нельзя изменить вручную. Клапан имеет рукоятку принудительного открытия. на клапане имеется
табличка данных, на которой обозначены давление настройки клапана и его пропускная способность.
Технические характеристики
Спецификация![]()
Размеры, (мм)
Пропускная способность предохранительных клапанов Prescor S 700 — 1 1/4"
Для установки в циркуляционных системах отопления. Клапаны имеют пропускную способность до 5590 кВт. Тип резьбы — трубная коническая R (ISO 7/1). Диафрагма за-
щищает подвижные части предохранительного клапана и предотвращает протечку воды по штоку. Пружина имеет повышенный срок службы и настроена на давление
настройки предохранительного клапана. Давление настройки клапана нельзя изменить вручную. Клапан имеет рукоятку принудительного открытия. на клапане имеется
табличка данных, на которой обозначены давление настройки клапана и его пропускная способность.
Технические характеристики
| Максимальная рабочая температура | +120 °С |
| Пропускная способность | до 5590 кВт |
| Присоединение | Резьбовое |

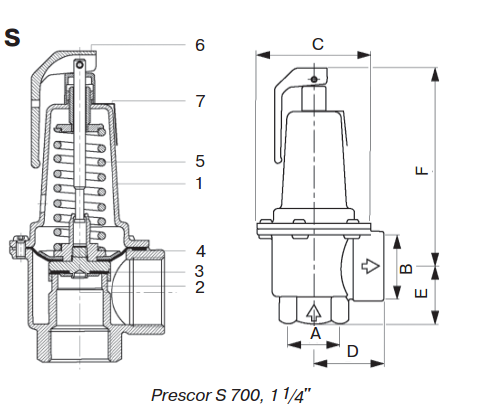

Спецификация
| 1 | Корпус | Латунь |
| 2 | Седло клапана | Латунь |
| 3 | Клапан | EPDM |
| 4 | Диафрагма | Резина |
| 5 | Пружина | Нерж. сталь |
| 6 | Рукоятка | Латунь |
| 7 | Шильдик | - |
Размеры, (мм)
| Модель | Присоединение | Размеры, (мм) | ||||
| A | B | C | D | E | F | |
| Prescor S 700 – 11/4" | 11/4" внутр | 11/2" внутр. | 96 | 58 | 48 | 166 |
Пропускная способность предохранительных клапанов Prescor S 700 — 1 1/4"
| Давление настройки, (МПа) | кВт | Мкал/ч |
| 0,2 | 600 | 500 |
| 0,25 | 704 | 600 |
| 0,3 | 810 | 650 |
| 0,35 | 911 | 750 |
| 0,4 | 1013 | 850 |
| 0,45 | 1117 | 950 |
| 0,5 | 1220 | 1000 |
| 0,6 | 1426 | 1200 |
| 0,7 | 1632 | 1400 |
| 0,8 | 1839 | 1500 |
| 1,0 | 2252 | 1900 |
Характеристики
Основные
Артикул
29208
Варианты товара
Артикул
Давление
Производитель
Материал корпуса
Произвольная вкладка
Предохранительные клапаны Prescor S700 разработаны для такой цели, как защита оборудования и трубопроводов от опасных ситуаций, когда чрезмерно повышается давление. В таких случаях излишняя рабочая среда сбрасывается, после чего давление нормализуется и клапан закрывается.
Предохранительные клапаны рассчитаны на отопительные и охладительные установки, оборудование нагрева воды для питья. Эти устройства устанавливаются в вертикальной позиции, при которой колпак направлен вверх.
Корпус этих моделей изготовлен из латуни. Фиксация клапанов обеспечивается за счет резьбовых соединений.
Рабочая температура — +120 °C.
Максимальное давление — 16 бар.
Клапан предохранительный Prescor S700
Не указана цена
Давление
- -
- 3,0 bar
- 4,0 bar
- 4,5 bar
- 5,0 bar
- 6,0 bar
- 7,0 bar
- 8,0 bar
- 10,0 bar
Производитель
- Flamco
- -
Материал корпуса
- Латунь
