Описание
ПрименениеДля установки в циркуляционных системах отопления. Клапаны имеют пропускную способность до 5590 кВт. Тип резьбы — трубная коническая R (ISO 7/1). Диафрагма за-
щищает подвижные части предохранительного клапана и предотвращает протечку воды по штоку. Пружина имеет повышенный срок службы и настроена на давление
настройки предохранительного клапана. Давление настройки клапана нельзя изменить вручную. Клапан имеет рукоятку принудительного открытия. на клапане имеется
табличка данных, на которой обозначены давление настройки клапана и его пропускная способность.
Технические характеристики
| Максимальная рабочая температура | +120 °С |
| Пропускная способность | до 5590 кВт |
| Присоединение | Резьбовое |

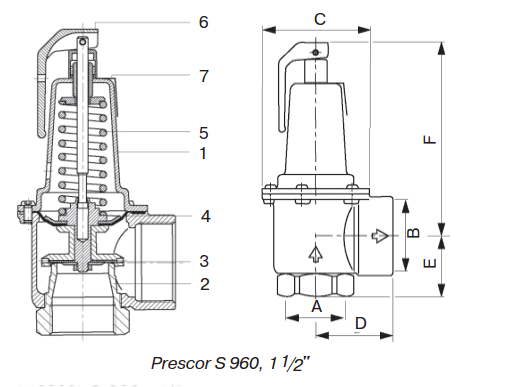

Размеры, (мм)
Спецификация| Модель | Присоединение | Размеры, (мм) | ||||
| A | B | C | D | E | F | |
| Prescor S 960 – 11/2" | 11/2" внутр. | 2" внутр. | 96 | 68 | 53 | 173 |
| 1 | Корпус | Латунь |
| 2 | Седло клапана | Латунь |
| 3 | Клапан | EPDM |
| 4 | Диафрагма | Резина |
| 5 | Пружина | Нерж. сталь |
| 6 | Рукоятка | Латунь |
| 7 | Шильдик | - |
Пропускная способность предохранительных клапанов Prescor S 960 — 1 1/2"
| Давление настройки, (МПа) | кВт | Мкал/ч |
| 0,2 | 850 | 700 |
| 0,25 | 996 | 850 |
| 0,3 | 1120 | 950 |
| 0,35 | 1289 | 1100 |
| 0,4 | 1435 | 1200 |
| 0,45 | 1581 | 1300 |
| 0,5 | 1727 | 1400 |
| 0,6 | 2019 | 1700 |
| 0,7 | 2312 | 1900 |
| 0,8 | 2604 | 2200 |
| 1,0 | 3188 | 2700 |
Характеристики
Произвольная вкладка
Предохранительные клапаны Prescor S960 предотвращают возможность чрезмерного повышения давления в отопительном, охладительном, водонагревательном оборудовании. Эти модели работают по принципу сброса излишней рабочей среды, после нормализации давления происходит закрытие клапана.
Предохранительные клапаны в своей конструкции включают пружину, жесткость которой определяет установленное давление клапана. Каждый клапан проходит этап заводского тестирования.
Для изготовления корпуса применена латунь, уплотнения — высококачественная резина, устойчивая к воздействию высоких температур. Для фиксации предусмотрены соединения резьбового типа.
Рабочая температура — +120 °C.
Максимальное давление — 16 бар.
Клапан предохранительный Prescor S960
Не указана цена
Давление
- -
- 4,0 bar
- 5,0 bar
- 6,0 bar
- 8,0 bar
- 10,0 bar
Производитель
- Flamco
