Баки мембранные C-DE для питьевого водоснабжения

Мембранные баки Refix серии C-DE для питьевого водоснабжения применяются для обеспечения нормальной работы системы. Они позволяют поддерживать в системе требуемое давление, компенсировать изменения объема рабочей среды, аккумулировать питьевую воду, а также предотвращать кавитацию и появление газа.

Принцип действия данного оборудования основан на бутиловой грушевидной мембране, делящей бак на две части (для воды и для газа), которая способна деформироваться под воздействием рабочей среды. При этом поддержание давления в системе происходит за счет газовой подушки. В моделях серии C-DE в качестве газа применяется азот, находящийся под давлением.

Характеристики мембранных баков серии C-DE

Мембранные расширительные баки серии C-DE имеют следующие характеристики:

• рабочее давление: 10 атмосфер;
• рабочая температура: +70 °С;
• номинальный объем: 8-80 л.

Модели серии C-DE имеют прочное эпоксидное покрытие. Мембранные баки имеют плоскую форму. Они оснащены настенным крепежом, позволяющим легко монтировать их на стене. Подключение к системе осуществляется посредством резьбового присоединения из нержавеющей стали.

Бутиловая мембрана в виде груши в соответствии с DIN 13831
Резбовое присоединение из нержавеющей стали
Прочное эпоксидное покрытие
На заводе заполнены азотом с предварительным давлением 4 бара
Предусмотрен настенный крепеж для легкого крепления бака на стене

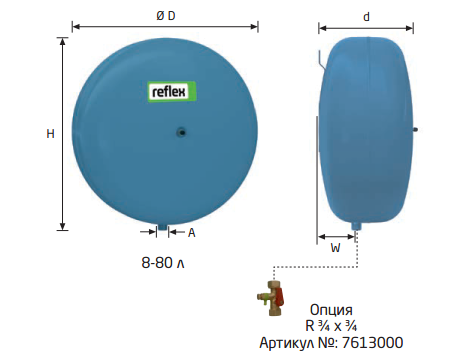

Тип 10 бар / 70°C	Артикул № Синий	Товарная группа	Кол-во на палете	Вес кг	Ø D мм	H мм	d мм	W мм	A
C-DE 8	7270900	17	96	3,8	280	300	163	52	G ½
C-DE 12	7270910	17	60	5,2	354	375	168	64	G ½
C-DE 18	7270920	17	42	5,6	354	375	222	76	G ¾
C-DE 25	7270930	17	42	8,2	409	430	239	93	G ¾
C-DE 35	7270940	17	24	13,0	480	500	240	97	G ¾
C-DE 50	7270950	17	20	15,4	480	500	318	125	G ¾
C-DE 80	7270960	17	8	22,4	634	654	325	135	G ¾
