Мембранные баки Reflex серии C предназначены для обеспечения нормальной работы систем холодоснабжения и теплоснабжения. Они позволяют компенсировать изменения объема рабочей среды, поддерживать в системе требуемое давление, а также предотвращать кавитацию и появление газа.
Принцип действия данного оборудования основан на бутиловой мембране, делящей бак на две части (для воды и для газа), которая способна деформироваться под воздействием рабочей среды. Мембрана препятствует диффузии газа и воды. Поддержание давления в системе происходит за счет газовой подушки. В качестве газа применяется азот, находящийся под давлением.
Характеристики мембранных баков серии C
Расширительные баки серии C имеют следующие характеристики:
- рабочее давление: 3 атмосферы;
- номинальный объем: 8-80 л;
- допустимая температура: +70 °С (мембраны), +120 °С (бака);
- соединение: резьбовое.
Данное оборудование допускается эксплуатировать при концентрации гликоля в рабочей среде до 50%. Мембранные баки имеют прочное эпоксидное покрытие.
Баки серии C имеют компактный плоский корпус со встроенными креплениями. Чаще всего они применяются для встраивания в отопительные котлы.
|

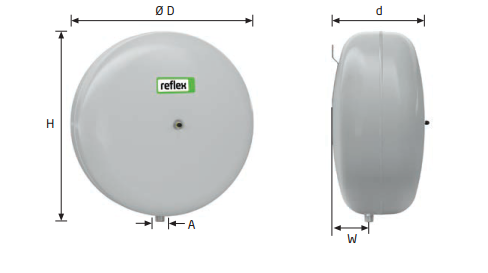

Тип 3 бар / 120°C |
Артикул № Серый | Товарная группа | Кол-во на палете | Вес кг |
Ø D мм |
H мм |
d мм |
W мм |
A | Предварительное давление, бар |
| C 8 | 8280000 | 17 | 96 | 2,8 | 280 | 287 | 163 | 52 | G ½ | 1,0 |
| C 12 | 8280100 | 17 | 60 | 3,2 | 354 | 362 | 168 | 64 | G ½ | 1,0 |
| C 18 | 8280200 | 17 | 42 | 4,7 | 354 | 362 | 222 | 76 | G ¾ | 1,0 |
| C 25 | 8280300 | 17 | 42 | 5,5 | 409 | 419 | 239 | 93 | G ¾ | 1,0 |
| C 35 | 8280400 | 17 | 24 | 7,3 | 480 | 457 | 240 | 97 | G ¾ | 1,0 |
| C 50 | 8280500 | 17 | 20 | 8,1 | 480 | 457 | 318 | 125 | G ¾ | 1,5 |
| C 80 | 8280600 | 17 | 8 | 14,5 | 634 | 612 | 325 | 135 | G ¾ | 1,5 |
Расширительные баки Reflex C разработаны для отопительных и охладительных сетей. Эти модели выпускаются с различным объемом, поэтому они подходят как для жилых строений, так и для промышленного сектора. Носителем может выступать гликолевый состав до 50%.
Расширительные баки данной линейки отличаются особой формой корпуса, которая позволяет устанавливать их в котлы. Крепление в виде петли дают возможность монтировать резервуары на стене.
Постоянное давление обеспечивается за счет несменяемой бутиловой мембраны. За счет эпоксидного покрытия обеспечивается долгий срок службы бака.
Рабочая температура — +120 °С.
Максимальное давление — 3 бар.
- -
