Мембранные баки Reflex серии N предназначены для поддержания требуемого давления с целью обеспечения нормальной работы закрытых систем теплоснабжения и холодоснабжения. Также они позволяют компенсировать изменение объема рабочей среды, предотвращают образование газа и кавитацию.
Модели серии N оснащены несменяемой мембраной, делящей объем бака на две части. Одна часть бака заполнена азотом под давлением. Мембрана имеет высокую износостойкость за счет равномерно симметричной нагрузки, что положительно сказывается на продолжительности эксплуатации оборудования.
Характеристики мембранных баков серии N
Расширительные баки серии N имеют следующие характеристики:
- рабочее давление: 6 атмосфер;
- номинальный объем: 200-1000 л;
- допустимая температура: +70 °С (мембраны), +120 °С (бака);
- соединение: резьбовое.
Баки серии N допускается использовать при концентрации гликоля в рабочей среде до 50%. В случае постоянного воздействия на мембрану температур менее 0 °С и более +70 °С необходимо предусматривать установку предварительной емкости Reflex V. Расширительные баки имеют прочное эпоксидное покрытие.
|
Тип 6 бар / 120°C |
Артикул № Серый Белый |

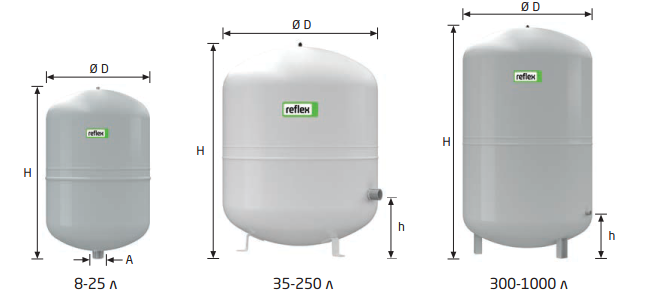

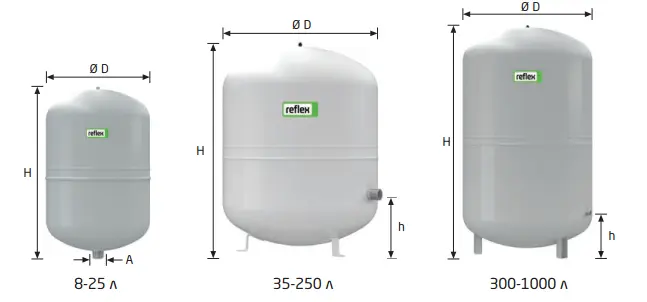

Товарная группа | Кол-во на палете | Номинальный объем, л | Вес кг |
Ø D мм |
H мм |
h мм |
A | Предварительное давление, бар | |
| N 200 | 8213300 | - | 18 | 4 | 200 | 22,0 | 634 | 758 | 205 | R 1 | 1,5 |
| N 250 | 8214300 | - | 18 | 4 | 250 | 24,7 | 634 | 888 | 205 | R 1 | 1,5 |
| N 300 | 8215300 | - | 18 | - | 300 | 27,0 | 634 | 1092 | 235 | R 1 | 1,5 |
| N 400 | 8218000 | - | 18 | - | 400 | 47,0 | 740 | 1102 | 245 | R 1 | 1,5 |
| N 500 | 8218300 | - | 18 | - | 500 | 52,0 | 740 | 1312 | 245 | R 1 | 1,5 |
| N 600 | 8218400 | - | 18 | - | 600 | 66,0 | 740 | 1531 | 245 | R 1 | 1,5 |
| N 800 | 8218500 | - | 18 | - | 800 | 96,0 | 740 | 1996 | 245 | R 1 | 1,5 |
| N 1000 | 8218600 | - | 18 | - | 1000 | 118,0 | 740 | 2465 | 245 | R 1 | 1,5 |
Расширительные баки Reflex N предназначаются для использования в сетях отопления и холодоснабжения жилых и промышленных строений. Эти резервуары доступны с объемом 200-1000 л, в отличие от менее вместительных баков серии NG.
Расширительные баки линейки N подключаются к системе посредством резьбовых соединений R1. Эти модели оснащены незаменяемой мембраной. Внешний слой обеспечивает защиту от воздействия агрессивной среды, колебаний температур.
Рабочая температура — +120 °С.
Максимальное давление — 6 бар.
- -
