| Материал | Давление | Диаметр | Макс.температура |
|
F сталь |
E 40 bar |
DN 15-200 |
400°C |
ХАРАКТЕРИСТИКА
- высокий уровень плотности (класс - A по норме EN - 12266 - 1)
- малая строительная длина
- экологически безопасен
- собран согласно EN - 12266 - 1
- Фланцы согласно EN 1092-2 для материала корпуса A, C
- Фланцы согласно EN 1092-1 для материала корпуса F
- строительная длина EN 558 ряд 1
ПРИМЕНЕНИЕ
- установки с горячей и холодной водойустановки для пара
- промышленность
- теплосети и отопление
- энергетика

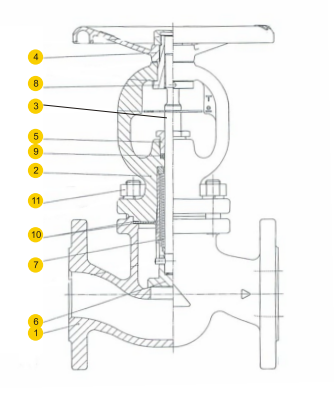

МАТЕРИАЛЫ
| Материал корпуса/ | F | |
| Исполнение | 01 | |
| 1 | Корпус | GP240GH |
| 3 | Крышка | GP240GH |
| 4 | Шток | X20Cr13 1.4021 |
| 5 | Штурвал | Чугун |
| 6 | Сальник | 11SMnPb30 |
| 7 | Клапан | X20Cr13 1.4021 |
| 8 | Сильфон | X6CrNiMoTi-17-12-2 |
| 9 | Втулка | 11SMnPb30 |
| 10 | Уплотнение сальника | Графит |
| 11 | Прокладка крышки | Графит+CrNiSt |
| 12 | Болт 6kt. | A2-70 |
| Макс. Температура | 400oC | |

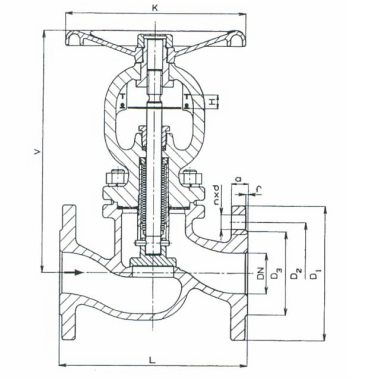

РАЗМЕРЫ
| DN | PN 40 | ||||||||||
| D1 | D3 | D2 | n x d | K | H | L | V | a | Kvs | ||
| m3/h | |||||||||||
| 15 | 95 | 45 | 65 | 4x14 | 120 | 6 | 130 | 189 | 16 | 4,3 | 4,3 |
| 20 | 105 | 58 | 75 | 4x14 | 120 | 6 | 150 | 189 | 18 | 7,0 | 5,1 |
| 25 | 115 | 68 | 85 | 4x14 | 120 | 6 | 160 | 189 | 18 | 11,0 | 5,8 |
| 32 | 140 | 78 | 100 | 4x18 | 160 | 10 | 180 | 220 | 18 | 17,5 | 9,5 |
| 40 | 150 | 88 | 110 | 4x18 | 160 | 10 | 200 | 220 | 18 | 27,0 | 9,8 |
| 50 | 165 | 102 | 125 | 4x18 | 195 | 16,5 | 230 | 295 | 20 | 47,0 | 17,5 |
| 65 | 185 | 122 | 145 | 8x18 | 195 | 16,5 | 290 | 295 | 22 | 68,0 | 20,5 |
| 80 | 200 | 138 | 160 | 8x18 | 280 | 25 | 310 | 368 | 24 | 116 | 34,0 |
| 100 | 235 | 162 | 190 | 8x22 | 280 | 25 | 350 | 368 | 24 | 162 | 44,0 |
| 125 | 270 | 188 | 220 | 8x26 | 350 | 40 | 400 | 523 | 26 | 250 | 77,0 |
| 150 | 300 | 218 | 250 | 8x26 | 350 | 40 | 480 | 523 | 28 | 364 | 110 |

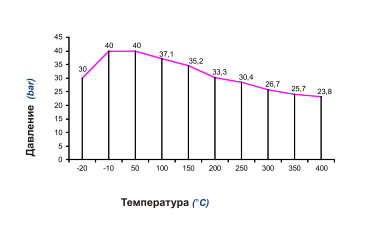

ЗАВИСИМОСТЬ ДАВЛЕНИЯ ОТ ТЕМПЕРАТУРЫ
Запорные вентили Zetkama 234F предназначаются для остановки потока рабочей среды в трубопроводной сети. Ходовая резьба позволяет сохранять положение вентиля с потоками любой мощности.
Арматура рассчитана на установки, в которых используется пар, горячая или холодная вода, промышленные, отопительные сети, энергетические системы.
Эти запорные вентили имеют преимущества в виде высокого уровня плотности, малой строительной длины, экологической безопасности. Для управления предусмотрен штурвал. Фиксация обеспечивается за счет соединений фланцевого типа.
В качестве материала производства корпуса используется сталь, запорного устройства — коррозионностойкая сталь. Это вентили с сильфонным уплотнением.
Рабочая температура — -10…+400 °C.
Максимальное давление — 40 бар.
