Вентиль запорный серии 234С, DN 15–250, фланцевый, с сильфонным уплотнением
| Материал | Давление | Диаметр | Макс.температура |
|
C сферический чугун |
C 16 bar D 25 bar |
DN 15-200 |
350°C |
ХАРАКТЕРИСТИКА
- высокий уровень плотности (класс - A по норме EN - 12266 - 1)
- малая строительная длина
- экологически безопасен
- собран согласно EN - 12266 - 1
- Фланцы согласно EN 1092-2 для материала корпуса A, C
- Фланцы согласно EN 1092-1 для материала корпуса F
- строительная длина EN 558 ряд 1
ПРИМЕНЕНИЕ
- установки с горячей и холодной водой
- установки для пара
- промышленность
- теплосети и отопление
- Энергетика

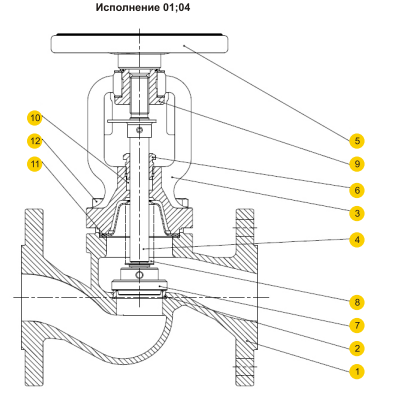

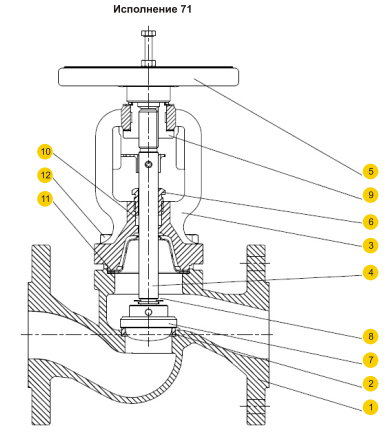

МАТЕРИАЛЫ
| Материал корпуса | A | C | F | |
| Исполнение | 01; 04; 71 | 01; 04; 71 | 01 | |
| 1 | Корпус | EN – GJL-250 5.1301 (ex.JL1040) | EN – GJS400 - 18-LT 5.3103 (ex.JS1025) | GP240GH |
| 2 | Кольцо корпуса | X12Cr13 1.4006 | - | |
| 3 | Крышка | EN – GJS400 - 18-LT 5.3103 (ex.JS1025) | GP240GH | |
| 4 | Шток | X20Cr13 1.4021 | ||
| 5 | Штурвал | Сталь | Чугун | |
| 6 | Сальник | 11SMnPb30 | ||
| 7 | Клапан | X20Cr13 1.4021 | ||
| 8 | Сильфон | X6CrNiMoTi-17-12-2 | ||
| 9 | Втулка | 11SMnPb30 | ||
| 10 | Уплотнение сальника | Графит | ||
| 11 | Прокладка крышки | Графит+CrNiSt | ||
| 12 | Болт 6kt. | 8.8 | A2-70 | |
| Макс. Температура | 300oC | 350oC | 400oC | |

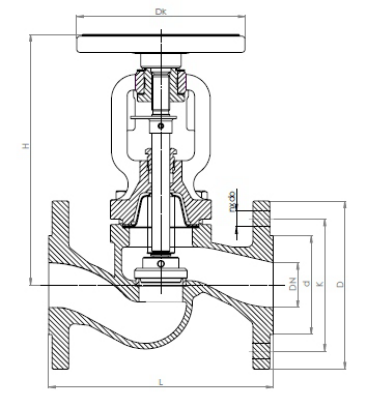

РАЗМЕРЫ
| DN | PN 16 | PN 25 | PN 16,25 | typ 71 | ||||||||||||
| D | d | K | n x do | D | d | K | n x do | Dk | h | L | H | Kvs | Kvs | |||
| mm | m3/h | kg | m3/h | kg | ||||||||||||
| 15 | 95 | 46 | 65 | 4x14 | 95 | 46 | 65 | 4x14 | 125 | 5 | 130 | 178 | 5,9 | 3,2 | 3,4 | 3,2 |
| 20 | 105 | 56 | 75 | 4x14 | 105 | 56 | 75 | 4x14 | 125 | 5 | 150 | 178 | 7,4 | 3,9 | 6,3 | 3,9 |
| 25 | 115 | 65 | 85 | 4x14 | 115 | 65 | 85 | 4x14 | 125 | 7 | 160 | 193 | 13,0 | 4,85 | 9,4 | 5,0 |
| 32 | 140 | 76 | 100 | 4x19 | 140 | 76 | 100 | 4x19 | 125 | 8 | 180 | 201 | 18,0 | 6,5 | 16,0 | 6,7 |
| 40 | 150 | 84 | 110 | 4x19 | 150 | 84 | 110 | 4x19 | 150 | 10 | 200 | 224 | 30,0 | 9,0 | 26,0 | 9,3 |
| 50 | 165 | 99 | 125 | 4x19 | 165 | 99 | 125 | 4x19 | 150 | 13 | 230 | 228 | 41,0 | 11,0 | 40,0 | 11,5 |
| 65 | 185 | 118 | 145 | 4x19 | 185 | 118 | 145 | 8x19 | 175 | 17 | 290 | 270 | 79,0 | 15,8 | 70,0 | 16,3 |
| 80 | 200 | 132 | 160 | 8x19 | 200 | 132 | 160 | 8x19 | 200 | 20 | 310 | 295 | 115 | 24,3 | 106 | 21,4 |
| 100 | 220 | 156 | 180 | 8x19 | 235 | 156 | 190 | 8x23 | 250 | 25 | 350 | 325 | 181 | 35,0 | 170 | 36,0 |
| 125 | 250 | 184 | 210 | 8x19 | 270 | 184 | 220 | 8x28 | 300 | 32 | 400 | 380 | 225 | 49,0 | 245 | 51,5 |
| 150 | 285 | 211 | 240 | 8x23 | 300 | 211 | 250 | 8x28 | 400 | 38 | 480 | 427 | 364 | 76,0 | 360 | 78,0 |
| 200 | 340 | 266 | 295 | 12x23 | 360 | 274 | 310 | 12x28 | 500 | 50 | 600 | 569 | 725 | 130,5 | - | 130,5 |
| 250 | 405 | 319 | 355 | 12x28 | - | - | - | - | 500 | 63 | 730 | 645 | - | 210 | - | - |

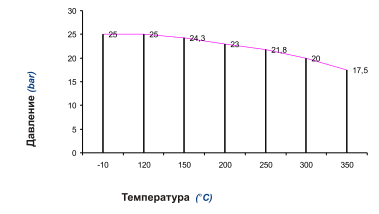

ЗАВИСИМОСТЬ ДАВЛЕНИЯ ОТ ТЕМПЕРАТУРЫ
Запорные вентили Zetkama 234C предназначаются для отопительных сетей, энергетических систем, установок на пару, горячей и холодной воде. Оборудование может применяться в таких сферах, как нефтехимическая, судостроительная промышленность.
Эти запорные вентили имеют высокий класс герметичности и малую строительную длину, клапаны являются экологически безопасными.
Для управления предусмотрен ручной режим, регулировка осуществляется при помощи штурвала. Чтобы смонтировать клапаны, применяются соединения фланцевого типа.
Материалом исполнения корпуса служит сферический чугун. Для запорного устройства использована коррозионностойкая сталь. Вентили имеют сильфонное уплотнение.
Рабочая температура — -10…+350 °C.
Максимальное давление — 16 бар.
- -
