Клапан ручной балансировочный MNF с измерительными ниппелями, фланцевый

Ручные балансировочные клапаны MNF предназначены для монтажной наладки трубопроводных систем тепло- и холодоснабжения зданий и сооружений для обеспечения в них расчетного потокораспределения. Клапаны позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки. Балансировочные клапаны MNF оснащены герметичным затвором и игольчатыми измерительными ниппелями (кодовый номер 003Z0104) и могут одновременно использоваться в качестве запорной арматуры. Настройка клапанов производится с помощью измерительного прибора Danfoss PFM 5001, после чего ограничитель подъема штока может быть заблокирован для защиты от несанкционированных изменений настройки.
Основные характеристики
• Условный проход: 15–400 мм.
• Условное давление: 16 и 25 бар.
• Диапазон рабочих температур: –10…130 °С (PN = 16 бар) и –10…150 °С (PN = 25 бар).
• Клапаны устанавливаются на подающем или обратном трубопроводе системы.

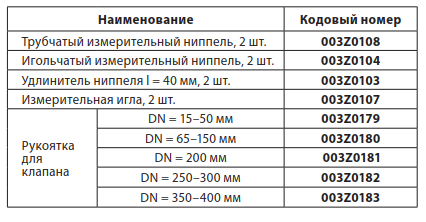

Принадлежности

Технические характеристики

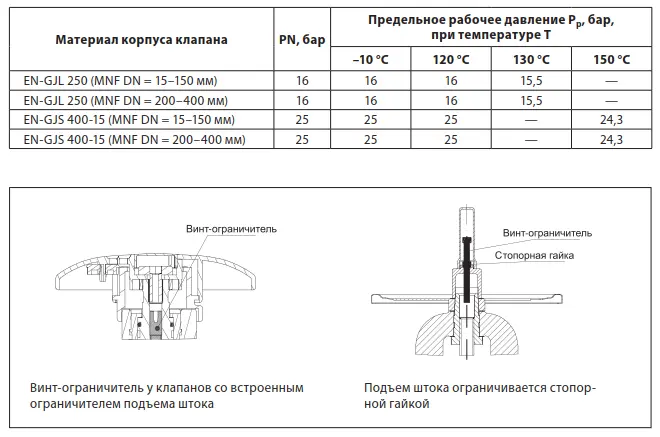

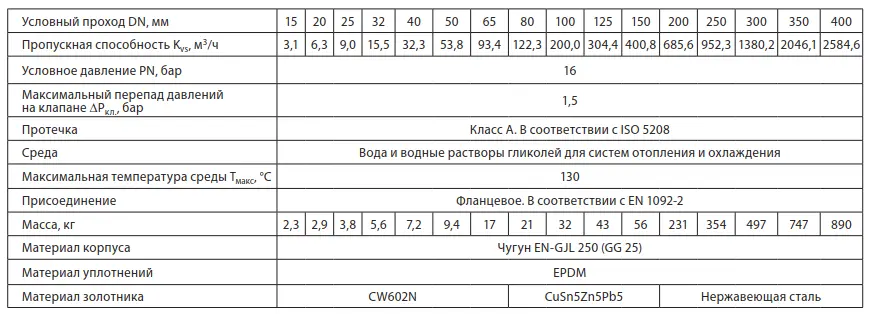

MNF PN = 16 бар

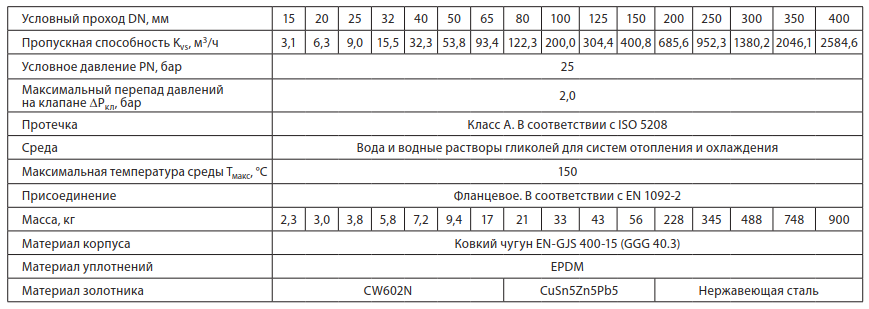

MNF PN = 25 бар




Устройство

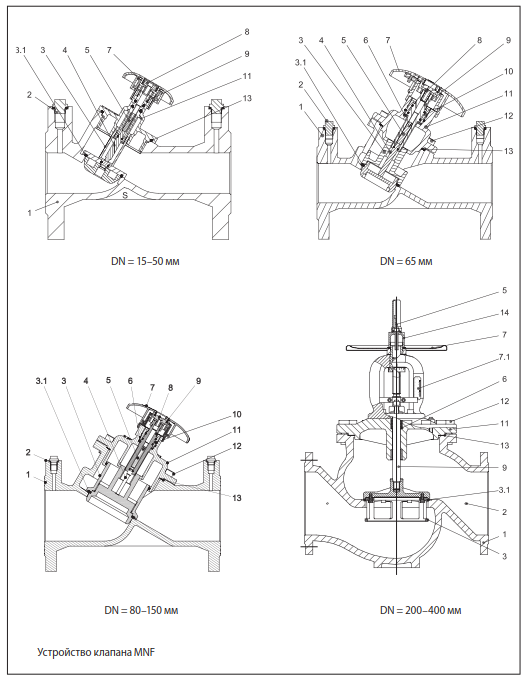

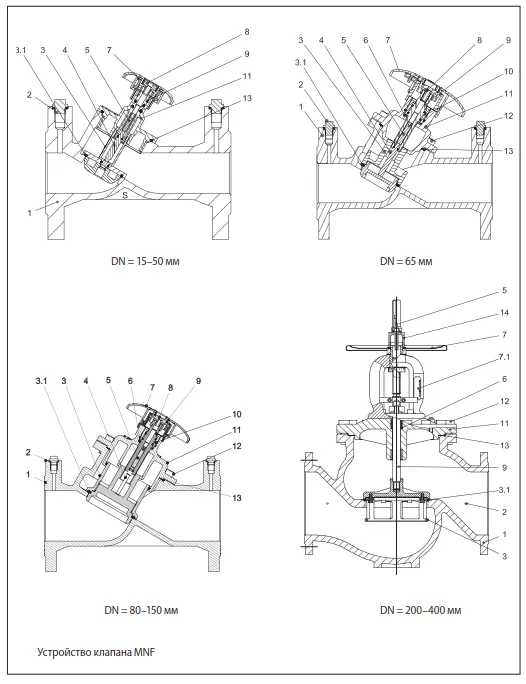

  1. Корпус клапана (MNF PN 16 EN-GJL20; MNF PN 25 EN-GJS400-15 (40.3).
2. Игольчатый измерительный ниппель (для MNF DN = 200–400 мм ниппели установлены в стенке корпуса клапана).
3. Золотник.
3.1. Упругое уплотнение затвора.
4. Шпиндель.
5. Ограничитель подъема хода штока под шеcтигранный торцевой ключ.
6. Сальник.
7. Маховик со шкалой: – DN = 15–150 мм — из пластика, – DN = 200–400 мм — металлический.
7.1. Шкала.
8. Винт-ограничитель подъема штока клапана.
9. Шпиндель.
10. Уплотнение сальника.
11. Крышка.
12. Болт для крепления крышки.
13. Прокладка.
14. Защитный колпак для винта-ограничителя хода штока.
